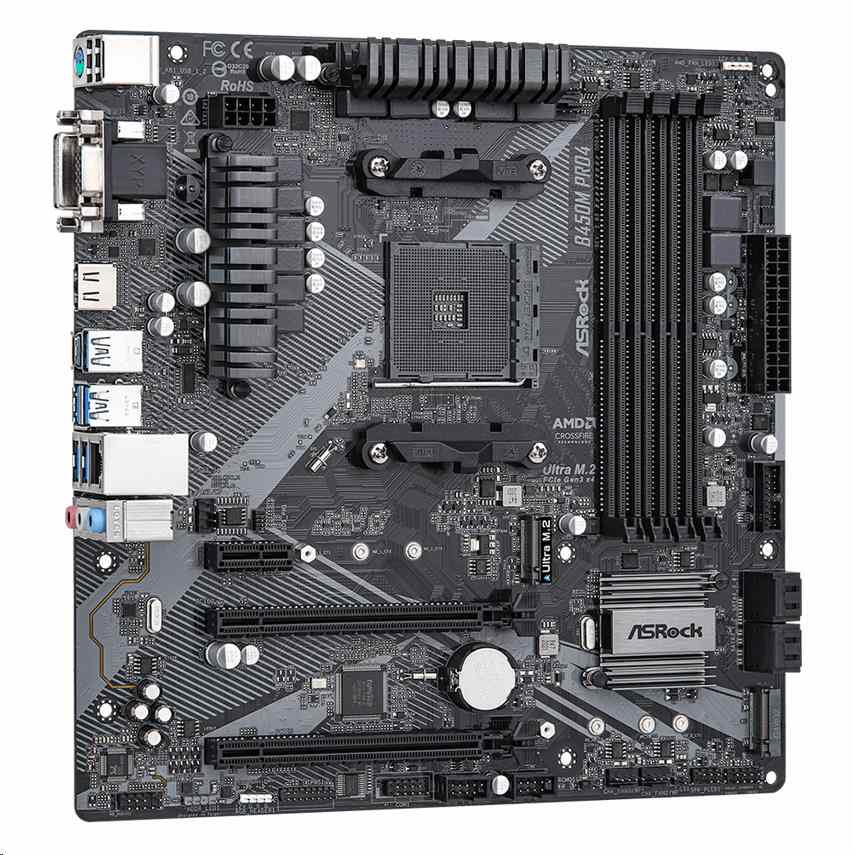

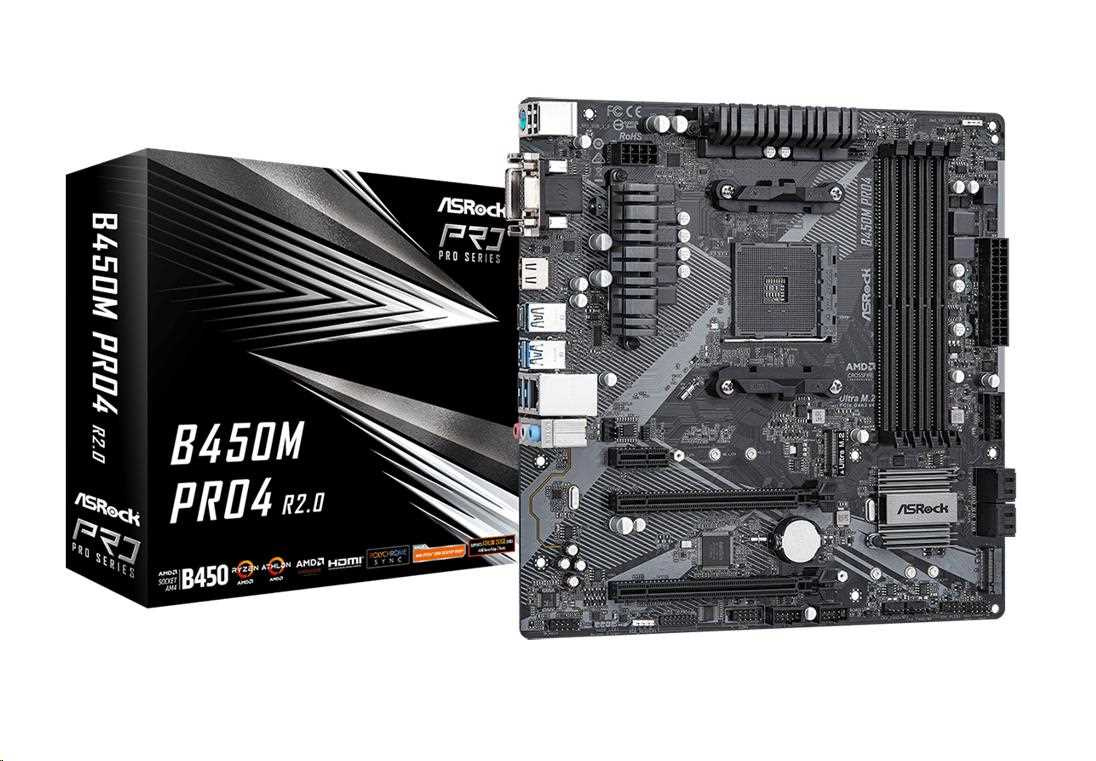

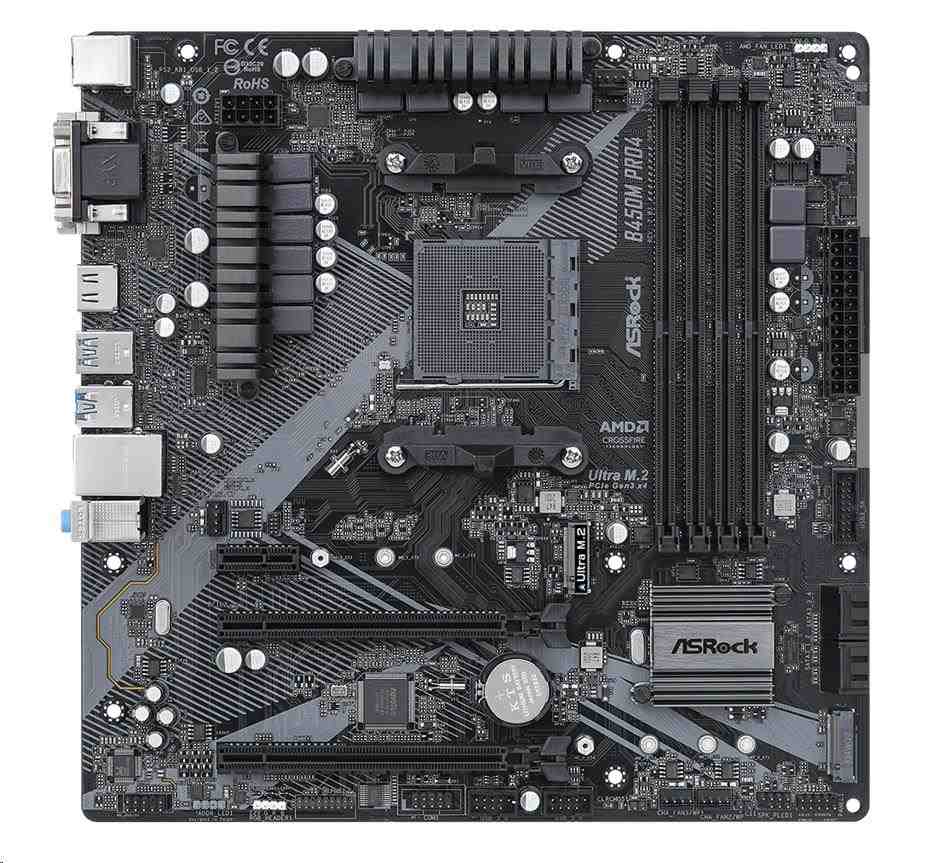

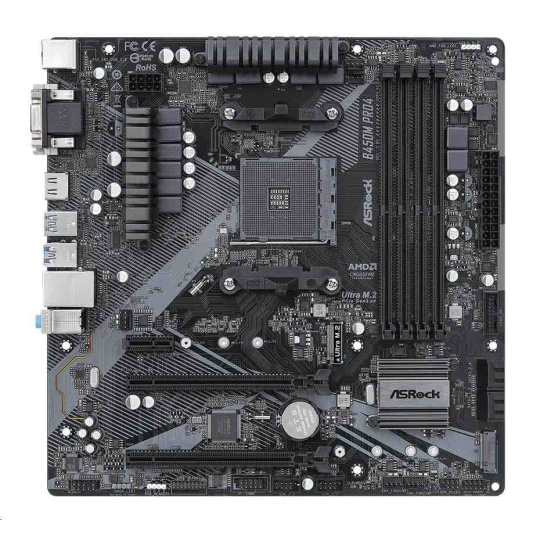

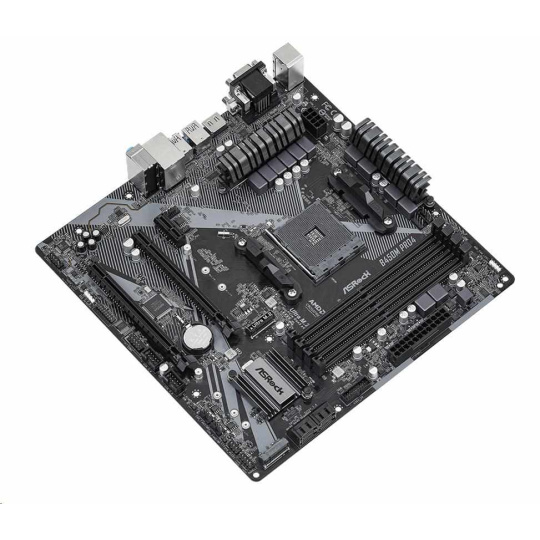

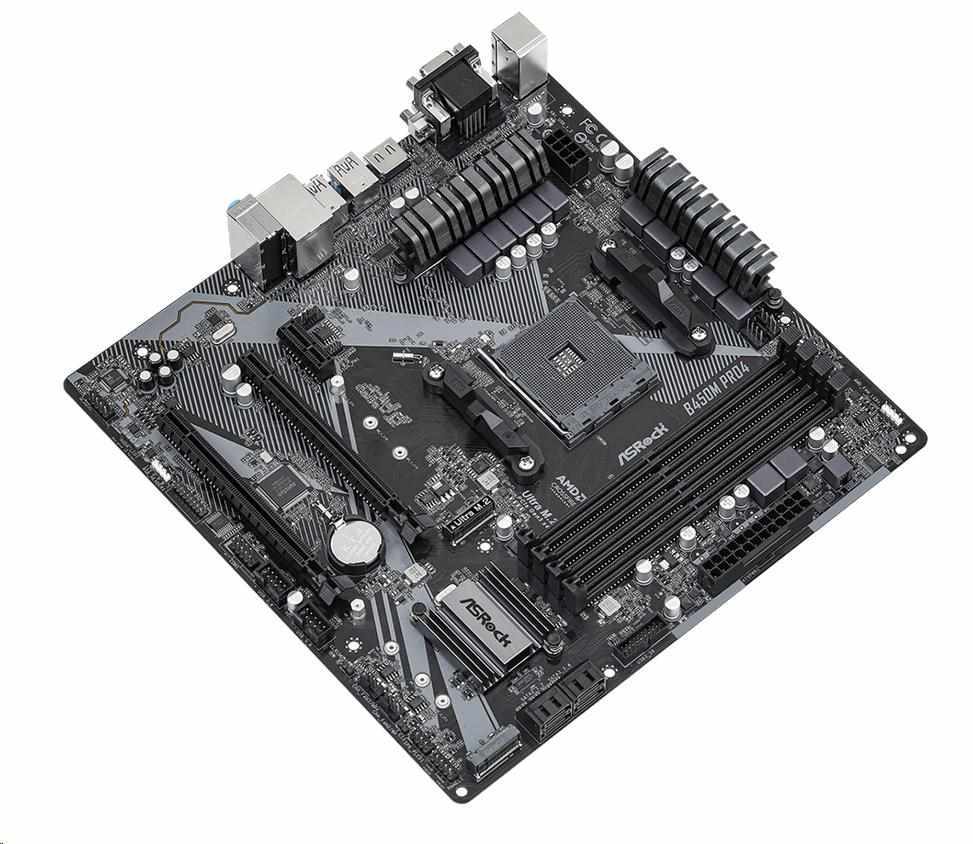

B450M Pro4 R2.0

• Podporuje stolové procesory AMD AM4 Socket Ryzen™ 2000, 3000, 4000 série G, 5000 a 5000 série G
• Podporuje DDR4 3200*
• 1 PCIe 3.0 x16, 1 PCIe 2.0 x16, 1 PCIe 2.0 x1
• AMD Quad CrossFireX™
• Grafický výstup: HDMI, DVI-D, D-Sub
• 7.1 CH HD Audio (zvukový kodek Realtek ALC892/897)
• 4 SATA3, 1 Ultra M.2 (PCIe Gen3 x4), 1 M.2 (SATA3)
• 2 USB 3.2 Gen2 (zadný typ A+C)
• 6 USB 3.2 Gen1 (2 predné, 4 zadné)
• Realtek Gigabit LAN
• *Skutočná podpora sa môže líšiť v závislosti od procesora.

Jedinečná funkcia

ASRock USB 3.2 Gen2
- ASRock USB 3.2 port typu A Gen2 (10 Gb/s)
- ASRock USB 3.2 porty typu C Gen2 (10 Gb/s)
ASRock Super Alloy
- Prémiová 42A napájacia tlmivka
- Zafírovo čierna PCB
- PCB zo sklenenej tkaniny s vysokou hustotou
- 2oz medená PCB
ASRock Ultra M.2 (PCIe Gen3 x4)
ASRock Full Spike Protection (pre všetky porty USB, Audio, LAN)
ASRock Live Update & APP Shop

CPU

- Podporuje stolové procesory AMD AM4 Socket Ryzen™ 2000, 3000, 4000 série G, 5000 a 5000 série G
- Digi Power design
- 10-fázový dizajn napájania

Čipová súprava

- AMD Promontory B450

Pamäť

-
Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- AMD Ryzen series CPUs (Vermeer) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series CPUs (Matisse) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series APUs (Cezanne) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series APUs (Renoir) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series CPUs (Pinnacle Ridge) support DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series CPUs (Picasso) support DDR4 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory*
- AMD Ryzen series CPUs (Summit Ridge) support DDR4 3200+( kapacita systémovej pamäte: 128 GB**
- podporuje pamäťové moduly s profilom Extreme Memory Profile (XMP)
- 15µ zlatý kontakt v slotoch DIMM

*V prípade procesorov APU radu Ryzen (Picasso, Cezanne, Renoir a Raven Ridge) je ECC podporovaná len s procesormi PRO.
Informácie o podpore pamäťových frekvencií AMD, ktoré nie sú súčasťou protokolu XMP, nájdete v nasledujúcej tabuľke.

**Vzhľadom na obmedzenie operačného systému môže byť skutočná veľkosť pamäte menšia ako 4 GB pre rezerváciu na používanie systému pod 32-bitovým operačným systémom Windows®. Pre 64-bitový operačný systém Windows® so 64-bitovým procesorom takéto obmedzenie neexistuje.

BIOS

- 128Mb AMI UEFI Legal BIOS s podporou viacjazyčného grafického rozhrania
- Podporuje "Plug and Play"
- ACPI 5.1 dodržiavanie udalostí prebudenia
- Podporuje jumperfree
- SMBIOS 2.3 podpora
- Viacnásobné nastavenie napätia DRAM

Grafika

- Integrovaná grafika AMD Radeon™ Vega v APU radu Ryzen*
- DirectX 12, Pixel Shader 5.0
- Zdieľaná pamäť predvolene 2 GB. Maximálna zdieľaná pamäť podporuje až 16 GB.**
- Tri možnosti grafického výstupu: D-Sub, DVI-D a HDMI
- Podporuje trojitý monitor
- Podporuje HDMI 1.4 s max. rozlíšenie až do 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Podporuje DVI-D s max. rozlíšenie do 1920x1200 @ 60Hz
- Podporuje D-Sub s max. rozlíšenie až do 1920x1200 @ 60Hz
- podporuje automatickú synchronizáciu pier, Deep Color (12bpc), xvYCC a HBR (High Bit Rate Audio) s HDMI 1.4 porty (vyžaduje sa kompatibilný monitor HDMI)
- Podporuje HDCP 1.4 s DVI-D a HDMI 1.4 porty
- Podporuje prehrávanie v rozlíšení 4K Ultra HD (UHD) s rozhraním HDMI 1.4 Port

*Skutočná podpora sa môže líšiť podľa CPu

**Maximálna zdieľaná pamäť 16 GB vyžaduje 32 GB nainštalovanej systémovej pamäte.

Audio

- 7.1 CH HD Audio s ochranou obsahu (Realtek ALC892/897 Audio Codec)
- Podporuje prepäťovú ochranu

LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111H
- Podporuje Wake-On-LAN
- Podporuje ochranu pred bleskom/ESD
- Podporuje energeticky efektívny Ethernet 802.3az
- Podporuje PXE

Sloty

Procesory radu AMD Ryzen (Vermeer, Matisse, Cezanne, Renoir, Summit Ridge a Pinnacle Ridge)
- 1 x PCI Express 3.0 x16 Slot (PCIE2: režim x16)*
- 1 x PCI Express 2.0 x16 Slot (režim PCIE3: x4)
Procesory radu AMD Ryzen (Picasso, Raven Ridge)
- 1 x PCI Express 3.0 x16 Slot (PCIE2: režim x8)*
- 1 x PCI Express 2.0 x16 Slot (režim PCIE3: x4)
Procesory radu AMD Athlon
- 1 x PCI Express 3.0 x16 Slot (PCIE2: režim x4)*
- 1 x PCI Express 2.0 Slot x16 (PCIE3: režim x4)

- 1 x PCI Express 2.0 x1 Slot
- Podporuje AMD Quad CrossFireX™ a CrossFireX™

*Podpora diskov NVMe SSD ako štartovacích diskov

Úložisko

- 4 x SATA3 6.0 Gb/s konektory, podpora RAID (RAID 0, RAID 1 a RAID 10), NCQ, AHCI a Hot Plug*
- 1 x Ultra M.2 Zásuvka (M2_1), podporuje kľúč M typu 2242/2260/2280 M.2 moduly PCI Express až do Gen3 x4 (32 Gb/s) (s Vermeer, Matisse, Cezanne, Renoir, Picasso, Summit Ridge, Raven Ridge a Pinnacle Ridge) alebo Gen3 x2 (16 Gb/s) (s APU radu Athlon)**
- 1 x M.2 Zásuvka (M2_2), podporuje kľúč M typu 2230/2242/2260/2280 M.2 SATA3 6.modul 0 Gb/s

*M2_2 a SATA3_3 majú spoločné frekvenčné pásma. Ak sa niektorá z nich používa, druhá sa vypne.

**Podporuje NVMe SSD ako štartovacie disky
Podporuje ASRock U.2 Súprava

Konektor

-


0 Hlavičky (Podpora 4 USB 2.0) (Podporuje ochranu proti ESD)
- 1 x USB 3.2 Gen1 Header (Podporuje 2 USB 3.2 porty Gen1) (Podporuje ochranu pred ESD)

*Podporuje celkovo až 12 V/3 A, 36 W LED pásik

**Podporuje celkovo až 5V/3A, 15W LED pásik

***Záhlavie AMD Fan LED Header podporuje LED pásiky s maximálnym zaťažením 3A (36 W) a dĺžkou do 2.5M.

****Konektor ventilátora CPU podporuje ventilátor CPU s maximálnym výkonom 1 A (12 W).

*****Ventilátor CPU/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom 2A (24 W).

******Ventilátor šasi/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom ventilátora 2 A (24 W).
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP a CHA_FAN3/WP dokážu automaticky rozpoznať, či sa používa 3- alebo 4-kolíkový ventilátor.

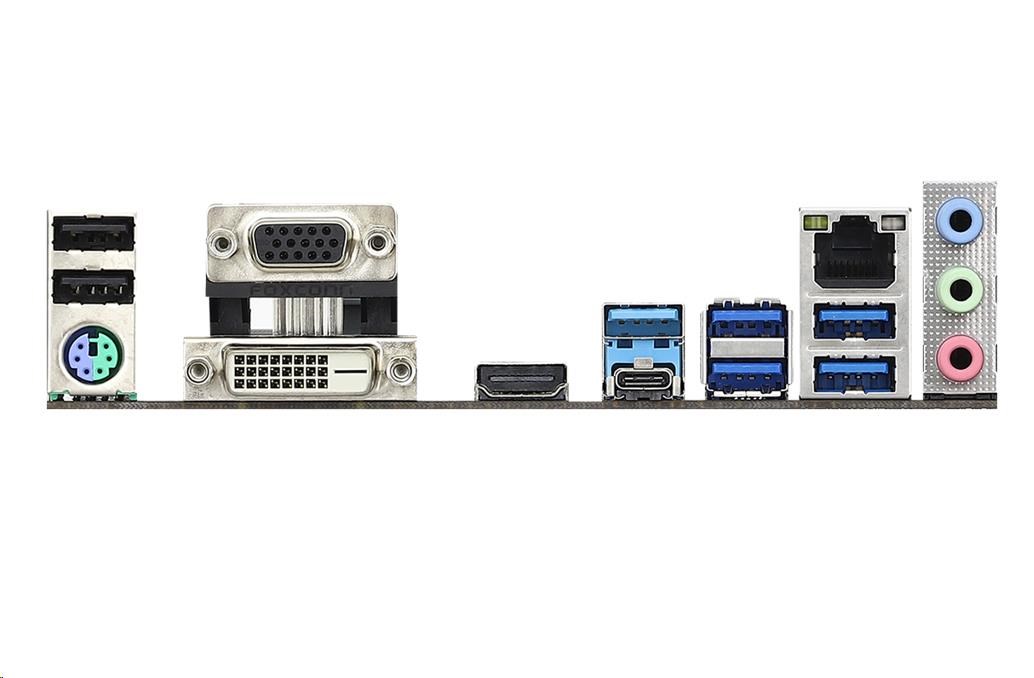

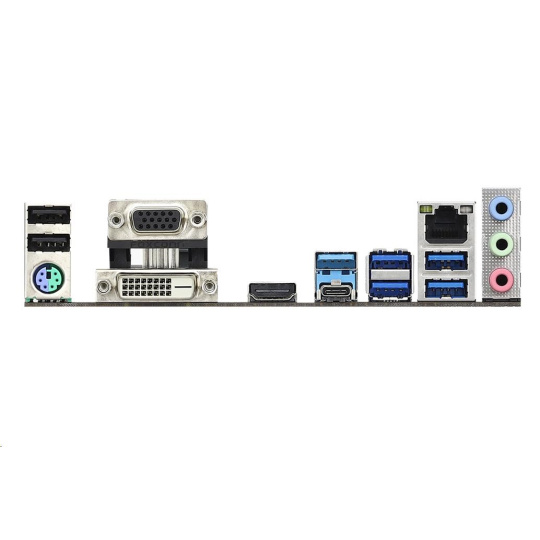

Vstupy/výstupy na zadnom paneli

- 1 x port PS/2 pre myš/klávesnicu
- 1 x port D-Sub
- 1 x port DVI-D
- 1 x port HDMI
- 2 x USB 2.0 Porty (podporuje ochranu proti ESD)
- 1 x USB 3.2 port typu A Gen2 (10 Gb/s) (podporuje ochranu proti prepätiu)
- 1 x USB 3.2 Gen2 port typu C (10 Gb/s) (podporuje ochranu proti ESD)
- 4 x USB 3.2 porty Gen1 (podporuje ochranu proti ESD)
- 1 x port RJ-45 LAN s LED diódou (ACT/LINK LED a SPEED LED)
- HD audio konektory: Line in / Predný reproduktor / Mikrofón

Softvér a UEFI

Softvér
- ASRock A-Tuning
- ASRock Polychrome SYNC
- ASRock XFast LAN
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
- ASRock Easy RAID Installer

*Tieto nástroje si môžete stiahnuť z ASRock Live Update & APP Shop.

Podpora CD

- Ovládače, nástroje, antivírusový softvér (skúšobná verzia), prehliadač a panel nástrojov Google Chrome

Príslušenstvo

- Stručná inštalačná príručka, podporné CD, I/O Shield
- 2 x dátové káble SATA
- 2 x skrutky pre M.2 zásuvky

Monitor hardvéru

- Snímanie teploty: CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo
- Tachometer ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo
- Tichý ventilátor (automatické nastavenie otáčok ventilátorov šasi podľa teploty CPU): CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo
- Riadenie viacerých otáčok ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo
- Detekcia otvorenia skrine
- Monitorovanie napätia: +12V, +5V, +3.3V, Vcore

Faktor formy

- Micro ATX Formát: 9.6 x 9 palcov.6-in, 24.4 cm x 24.4 cm
- Pevný kondenzátor

OS

- Microsoft® Windows® 10 64-bit / 11 64-bit*

*Spoločnosť Summit Ridge oficiálne nepodporuje systém Windows® 11.

Certifikáty

- FCC, CE
- ErP/EuP ready (vyžaduje sa ErP/EuP ready napájací zdroj)..
