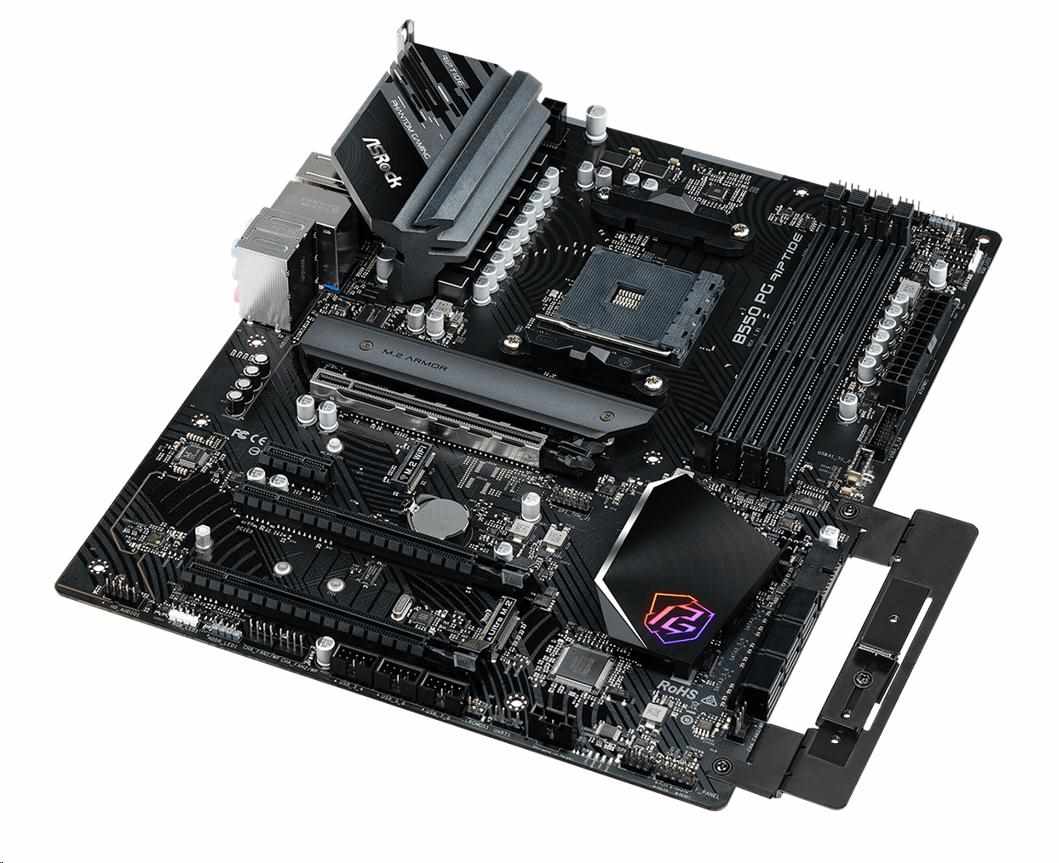

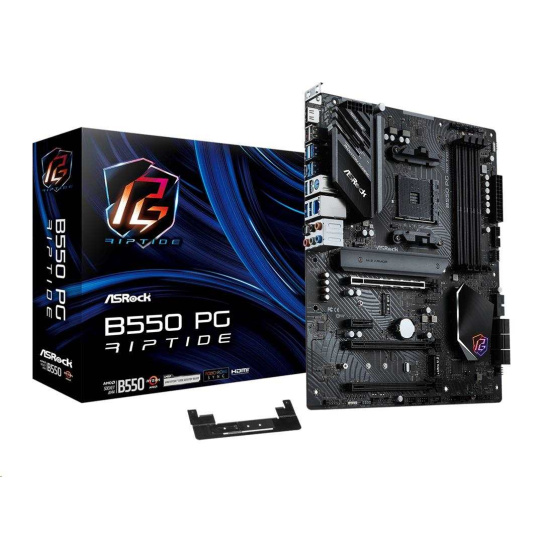

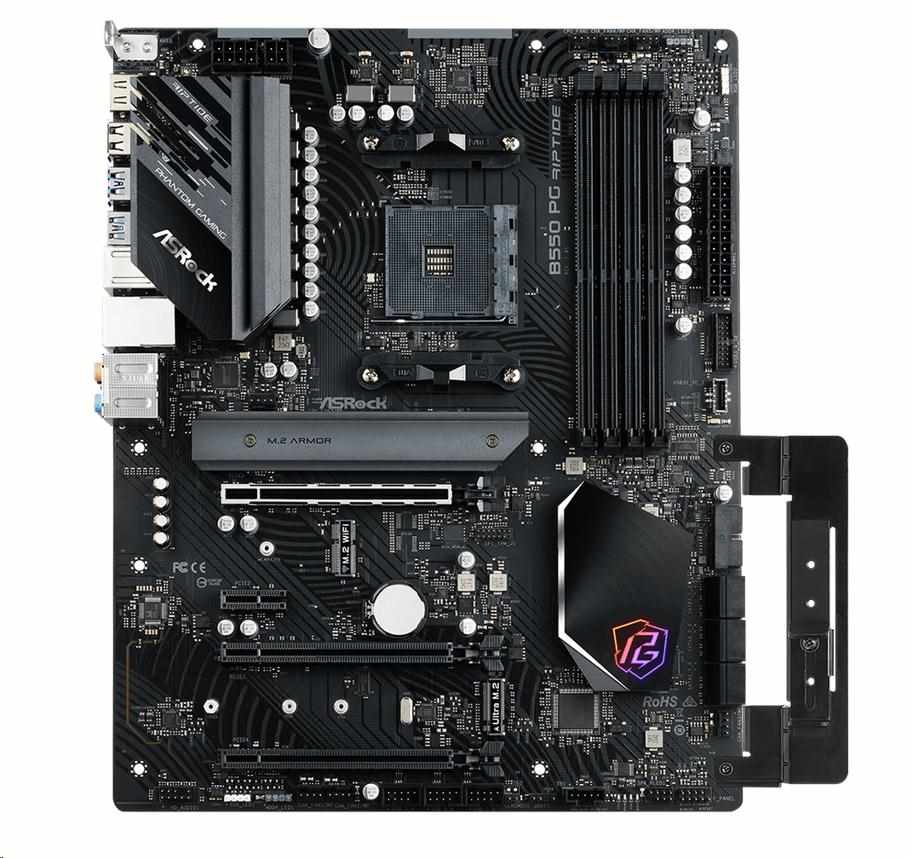

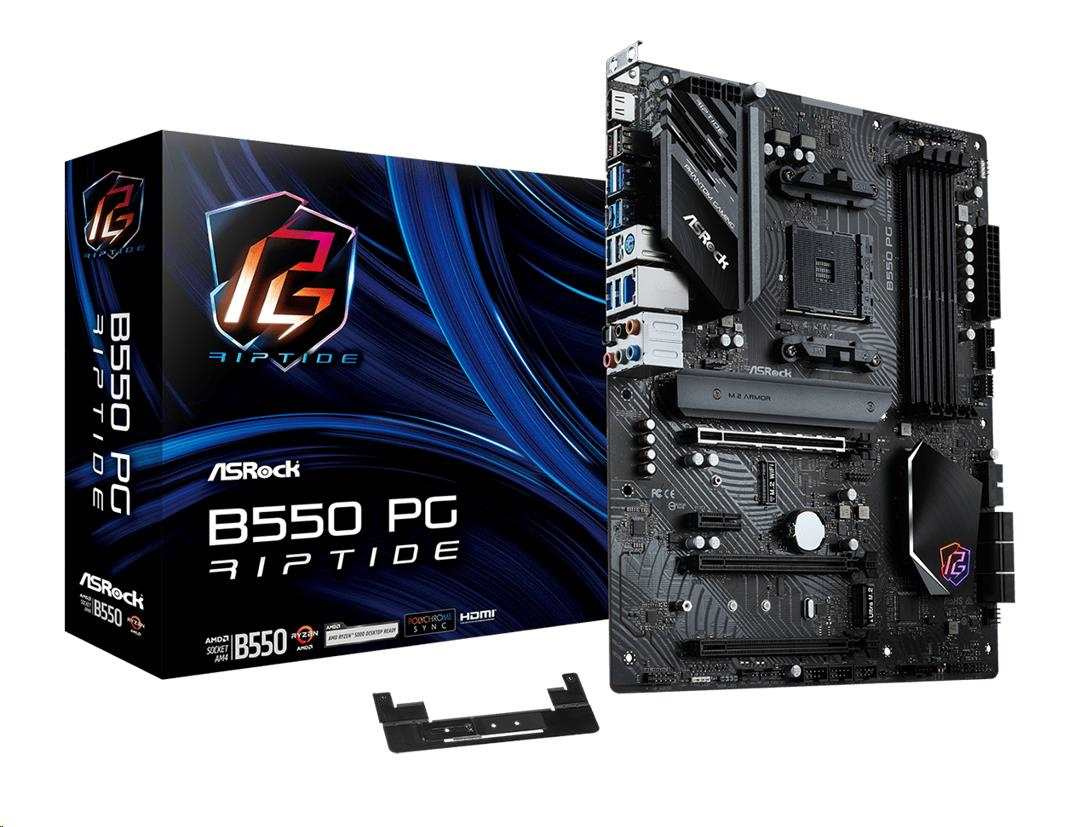

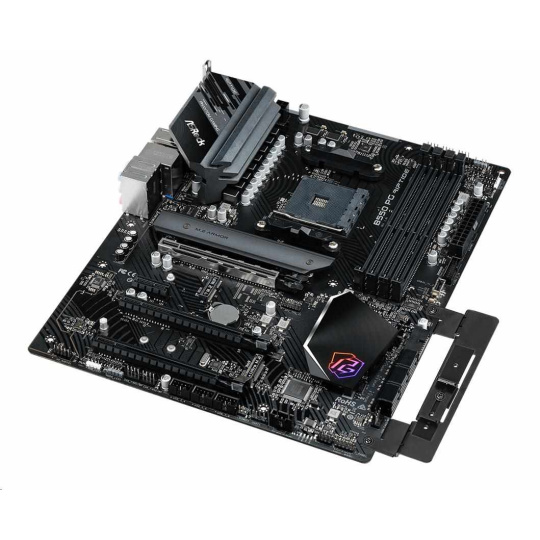

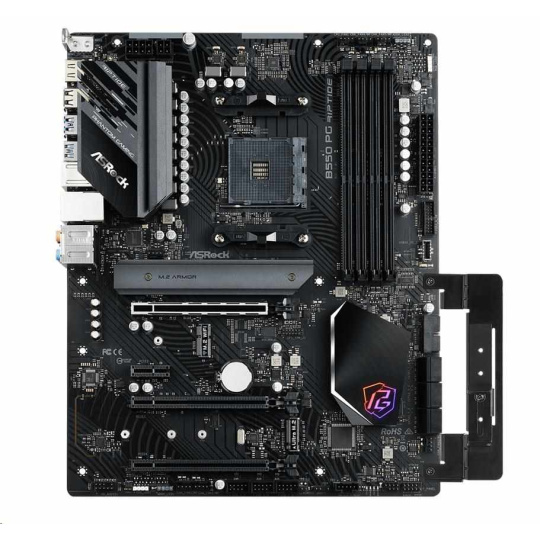

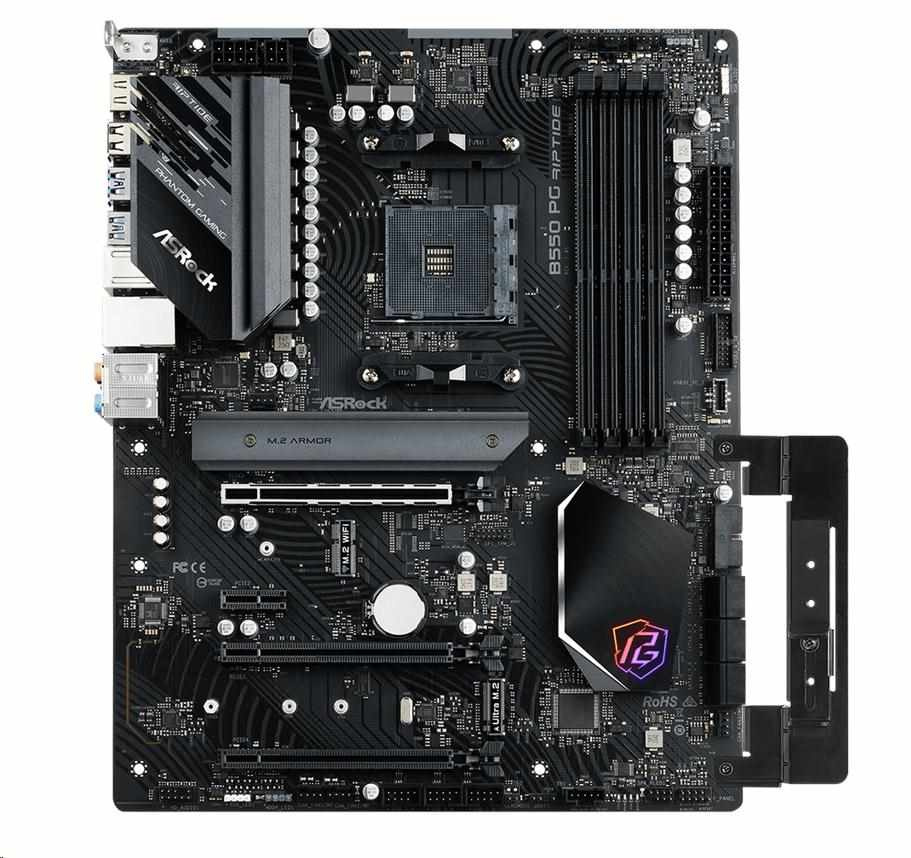

B550 PG Riptide

• Podporuje stolové procesory AMD Ryzen™ 3000, 4000 série G a 5000 socket AM4
• 10 fáz, Digi Power, Dr. MOS
• Podpora DDR4 4933+ (OC)*
• 1 PCIe 4.0 x16 Slot, 2 PCIe 3.0 x16 slotov, 1 PCIe 3.0 x1 Slot
• 1 M.2 Kľúč E pre WiFi
• Grafické výstupy: HDMI
• 7.1 CH HD Audio (Realtek ALC897 Audio Codec), Nahimic Audio
• 6 SATA3, 1 Hyper M.2 (PCIe Gen4 x4)
• 1 Ultra M.2 (PCIe Gen3 x4 a SATA3)**
• 3 USB 3.2 Gen2 (predný typ C, zadný typ A+C)
• 10 USB 3.2 Gen1 (4 predné, 6 zadných), 8 USB 2.0 (6 predných, 2 zadné)
• Killer E3100G 2.5G LAN
• *Skutočná podpora sa môže líšiť v závislosti od procesora.
• **Ak je M2_2 obsadená zariadením PCIE typu M.2 zariadenie, SATA3_5_6 bude vypnuté

Jedinečná funkcia

ASRock USB 3.2 Gen2
- ASRock Predný panel USB 3.2 Gen2 Type-C Header (10 Gbps)
- ASRock USB 3.2 port typu A Gen2 (10 Gb/s)
- ASRock USB 3.2 porty typu C Gen2 (10 Gb/s)
ASRock Super Alloy
- XXL chladič z hliníkovej zliatiny
- prémiová 60A napájacia tlmivka
- 50A dr.MOS
- Premium Memory Alloy Choke (znižuje 70 % straty jadra v porovnaní s dusivkou zo železného prášku)
- Matná čierna PCB
- High Density Glass Fabric PCB
- 2oz Copper PCB
Killer 2.5G LAN
ASRock Lightning Gaming Port
ASRock Steel Slot Gen4
ASRock Full Coverage M.2 Chladič
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (pre všetky USB, audio, LAN porty)
ASRock Live Update & APP Shop

CPU

- Podporuje procesory AMD AM4 Socket Ryzen™ 3000, 3000 G-Series, 4000 G-Series a 5000 Series Desktop*
- Digi Power design
- 10 Power Phase design

*Nie je kompatibilný s procesormi AMD Athlon™.

Čipová súprava

- AMD B550

Pamäť

-
Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- AMD Ryzen series CPUs (Vermeer) support DDR4 4933+(OC) / 4733(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series CPUs (Matisse) support DDR4 4933+(OC) / 4733(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series APUs (Renoir) support DDR4 4933+(OC) / 4733(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 kapacita systémovej pamäte: 128 GB**
- podporuje pamäťové moduly s profilom Extreme Memory Profile (XMP)
- 15µ zlatý kontakt v slotoch DIMM

*V prípade APU radu Ryzen (Picasso a Renoir) je ECC podporovaná len s procesormi PRO.
**Vzhľadom na obmedzenie operačného systému môže byť skutočná veľkosť pamäte menšia ako 4 GB pre rezerváciu na používanie systému pod 32-bitovým operačným systémom Windows®. Pre 64-bitový operačný systém Windows® so 64-bitovým procesorom takéto obmedzenie neexistuje.

BIOS

- 256Mb AMI UEFI Legal BIOS s podporou GUI
- Podporuje "Plug and Play"
- ACPI 5.1 dodržiavanie udalostí prebudenia
- Podporuje jumperfree
- SMBIOS 2.3 podpora
- CPU, VDDCR_SOC, DRAM, VPPM, +1.8V viacnásobné nastavenie napätia

Grafika

- Integrovaná grafika AMD Radeon™ Vega v APU radu Ryzen*
- DirectX 12, Pixel Shader 5.0
- Zdieľaná pamäť predvolene 2 GB. Maximálna zdieľaná pamäť podporuje až 16 GB.**
- Podporuje HDMI 2.1 s max. rozlíšenie až do 4K x 2K (4096x2160) pri 60 Hz
- podporuje automatickú synchronizáciu pier, Deep Color (12bpc), xvYCC a HBR (High Bit Rate Audio) s HDMI 2.1 port (vyžaduje sa kompatibilný monitor HDMI)
- Podporuje HDR (vysoký dynamický rozsah) s rozhraním HDMI 2.1
- Podporuje HDCP 2.3 s HDMI 2.1 port***
- Podporuje prehrávanie v rozlíšení 4K Ultra HD (UHD) pomocou rozhrania HDMI 2.1 Port
- Podporuje Microsoft® PlayReady
*Skutočná podpora sa môže líšiť v závislosti od CPU
**Maximálna zdieľaná pamäť 16 GB vyžaduje 32 GB nainštalovanej systémovej pamäte.
***Picasso podporuje HDCP 2.2 s rozhraním HDMI 2.0 Prístav

Audio

- 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
- Podporuje prepäťovú ochranu
- Zlaté audio konektory
- Nahimic Audio

LAN

- 2.5 Gigabit LAN 10/100/1000/2500 Mb/s
- 1 x Killer E3100G (PCIE x1 Gigabit LAN 10/100/1000/2500 Mb/s)
- Podporuje softvér Killer LAN
- Podporuje Wake-On-LAN
- Podporuje ochranu pred bleskom/ESD
- Podporuje energeticky efektívny Ethernet 802.3az
- Podporuje PXE

Sloty

Procesory radu AMD Ryzen (Vermeer a Matisse)
- 3 x sloty PCI Express x16 (PCIE1: režim Gen4x16; PCIE3: režim Gen3 x4; PCIE4: režim Gen3 x1)*
APU radu AMD Ryzen (Renoir)
- 3 x sloty PCI Express x16 (PCIE1: režim Gen3x16; PCIE3: režim Gen3 x4; PCIE4: režim Gen3 x1)*
APU radu AMD Ryzen (Picasso)
- 3 x sloty PCI Express x16 (PCIE1: režim Gen3x16; PCIE3: režim Gen3 x4; PCIE4: režim Gen3 x1)*

- 1 x PCI Express 3.0 x1 Slot
- Podporuje AMD Quad CrossFireX™ a CrossFireX™
- 15µ zlatý kontakt v slote VGA PCIe (PCIE1)
- 1 x M.2 zásuvky (kľúč E), podporuje typ 2230 WiFi/BT PCIe WiFi modul

*Ak je obsadený PCIE2 alebo PCIE4, PCIE3 sa prepne do režimu x2.
Podpora diskov NVMe SSD ako štartovacích diskov

Úložisko

- 6 x SATA3 6.0 Gb/s Konektory
- 1 x Hyper M.2 Zásuvka (M2_1), podporuje kľúč M typu 2242/2260/2280 M.2 moduly PCI Express do Gen4x4 (64 Gb/s) (s Vermeer, Matisse) alebo Gen3x4 (32 Gb/s) (s Renoir a Picasso)*
- 1 x Ultra M.2 Zásuvka (M2_2), podporuje kľúč M typu 2260/2280/22110 M.2 SATA3 6.0 Gb/s modul a M.2 moduly PCI Express do Gen3 x4 (32 Gb/s)*

*Ak je M2_2 obsadená, SATA3_5_6 bude vypnutá.
Podporuje NVMe SSD ako štartovacie disky
Podporuje ASRock U.2 Súprava

RAID

- Podporuje RAID 0, RAID 1 a RAID 10 pre úložné zariadenia SATA
- Podporuje RAID 0 a RAID 1 pre M.2 úložné zariadenia NVMe

Konektor

- 1 x SPI TPM Header
- 1 x Power LED and Speaker Header
- 2 x RGB LED Headers*
- 2 x Addressable LED Headers**
- 1 x CPU Fan Connector (4-pin)***
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
- 5 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
- 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector
- 1 x Thunderbolt™ AIC Connector (5-pin) (Supports ASRock Thunderbolt™ 4 AIC Card only)
- 3 x USB 2.0 Hlavičky (Podpora 6 USB 2.0) (Podporuje ochranu pred ESD)
- 2 x USB 3.2 záhlavia Gen1 (podpora 4 USB 3.2 Gen1) (rozbočovač ASMedia ASM1074) (podporuje ochranu proti ESD)
- 1 x USB 3. typu C na prednom paneli.2 Gen2 Header (podporuje ESD ochranu)

*Podporuje celkovo až 12 V/3 A, 36 W LED pásik
**Podporuje celkovo až 5 V/3 A, 15 W LED pásik
***Konektor ventilátora CPU podporuje ventilátor CPU s maximálnym výkonom 1 A (12 W).
****Ventilátor CPU/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom 2A (24 W).
*****Ventilátor šasi/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom ventilátora 2 A (24 W).
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP, CHA_FAN4/WP a CHA_FAN5/WP dokážu automaticky zistiť, či sa používa 3- alebo 4-kolíkový ventilátor.

Vstupy/výstupy na zadnom paneli

- 1 x držiak antény
- 1 x port PS/2 pre myš/klávesnicu
- 1 x port HDMI
- 1 x optický výstup SPDIF
- 1 x USB 3.2 port typu A Gen2 (10 Gb/s) (podporuje ochranu proti ESD)*
- 1 x USB 3.2 Gen2 port typu C (10 Gb/s) (podporuje ochranu proti ESD)*
- 6 x USB 3.2 porty Gen1 (podporuje ochranu proti ESD)**
- 2 x USB 2.0 portov (podporuje ochranu proti ESD)
- 1 x RJ-45 LAN port s LED diódou (ACT/LINK LED a SPEED LED)
- HD audio konektory: zadný reproduktor / centrálny / basový / linkový vstup / predný reproduktor / mikrofón (zlaté audio konektory)

*USB 3.2 Gen2 bude degradovaný na USB 3.2 Gen1, keď je nainštalovaný APU Picasso.

**USB3_56 sú herné porty Lightning.

Softvér a UEFI

Softvér
- ASRock Motherboard Utility (Phantom Gaming Tuning)
- ASRock Killer LAN Software
- ASRock Polychrome SYNC*
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash

*Tieto nástroje si môžete stiahnuť z ASRock Live Update & APP Shop.

Podpora CD

- Ovládače, nástroje, antivírusový softvér (skúšobná verzia), prehliadač a panel nástrojov Google Chrome

Príslušenstvo

- Stručná inštalačná príručka, podporný disk CD, I/O Shield
- 2 x dátové káble SATA
- 1 x držiak grafickej karty
- 3 x skrutky pre M.2 zásuvky
- 1 x stojan pre M.2 zásuvky

Monitor hardvéru

- Tachometer ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory podvozku/vodné čerpadlo
- Tichý ventilátor (automatické nastavenie rýchlosti ventilátorov podvozku podľa teploty CPU): CPU, CPU/vodné čerpadlo, ventilátory podvozku/vodné čerpadlo
- Ovládanie viacerých rýchlostí ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory podvozku/vodné čerpadlo
- Monitorovanie napätia: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, CPU VDD 1.8V

Faktor formy

- Formát ATX: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- Konštrukcia pevného kondenzátora
- 2oz medená doska plošných spojov

OS

- Microsoft® Windows® 10 64-bit

Certifikáty

- FCC, CE
- ErP/EuP ready (vyžaduje sa ErP/EuP ready napájací zdroj)
- CEC Tier II ready..
